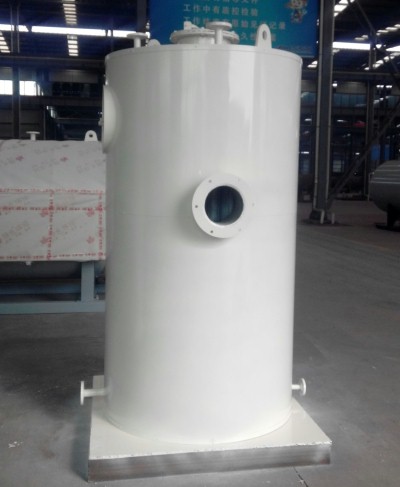

LSS系列立式燃气蒸汽锅炉

公司名称：	河南省神风锅炉有限公司
产品型号：	LSS-Q
产品简介：	该产品炉胆采用水管贯流式、立式三回程，燃烧器采用顶烧式。火焰自顶部向下并完全展开、火焰流程长并且燃烧充分，每部分烟气经三个回程进行热传递，极大降低了排烟温度，减少锅炉开机预热和关机时的热量损失，提高了热效率。拥有控制器的保护装置，接触器的自动恢复防触电功能，通过双重防逆流和排气热保护装置，强化安全机能。

详细信息

该产品炉胆采用水管贯流式、立式三回程，燃烧器采用顶烧式。火焰自顶部向下并完全展开、火焰流程长并且燃烧充分，每部分烟气经三个回程进行热传递，极大降低了排烟温度，减少锅炉开机预热和关机时的热量损失，提高了热效率。拥有控制器的保护装置，接触器的自动恢复防触电功能，通过双重防逆流和排气热保护装置，强化安全机能。
     ◆ 冷炉启动快，短时间内实现高温高压；
     ◆ 自然循环，能承受大的温差
     ◆ 具有水位、蒸汽压力等多重连锁保护。
     ◆ 立式结构紧凑而美观，造型优雅，色彩明快，占地面积小便于安装；

产品特点

     该产品炉胆采用水管贯流式、立式三回程，燃烧器采用顶烧式。火焰自顶部向下并完全展开、火焰流程长并且燃烧充分，每部分烟气经三个回程进行热传递，极大降低了排烟温度，减少锅炉开机预热和关机时的热量损失，提高了热效率。拥有控制器的保护装置，接触器的自动恢复防触电功能，通过双重防逆流和排气热保护装置，强化安全机能。
    ◆ 冷炉启动快，短时间内实现高温高压；
     ◆ 自然循环，能承受大的温差
     ◆ 具有水位、蒸汽压力等多重连锁保护。
     ◆ 立式结构紧凑而美观，造型优雅，色彩明快，占地面积小便于安装；



LSS系列立式燃气蒸汽锅炉技术规范

锅炉型号	LSS0.1	LSS0.15	LSS0.2	LSS0.3	LSS0.5	LSS0.7	LSS1
额定蒸发量	0.1T/h	0.15T/h	0.2T/h	0.3T/h	0.5T/h	0.7T/h	1T/h
额定工作压力Mpa	0.4/0.7	0.4/0.7	0.4/0.7	0.4/0.7	0.4/0.7	0.4/0.7	0.4/0.7
额定蒸汽温度°C	151/171	151/171	151/171	151/171	151/171	151/171	151/171
额定给水温度	20°C	20°C	20°C	20°C	20°C	20°C	20°C
热效率％	94	94	94	94	94	94	94
设计燃料	天然气、	液化气、	城市煤气
燃烧方式	压力雾化、	微正压燃烧
液位计DN	25mm	25mm	25mm	25mm	25mm	25mm	25mm
使用电源	380V、50HZ	380V	380V	380V	380V	380V	380V
外形尺寸长m	1.25	1.55	1.55	1.68	1.73	1.85	1.85
宽x高(m)	1.0x1.9	1.12x2.65	1.12x2.82	1.3x3.08	1.35x3.12	1.45x3.3	1.45x3.42
锅炉重量kg	788	950	1380	1650	1920	2166	2634
主汽阀DN	25mm	32mm	32mm	32mm	50mm	50mm	50mm
给水阀DN	25mm	25mm	25mm	25mm	25mm	25mm	25mm
安全阀DN	40mm	40mm	40mm	40mm	40m	40mm	40mm
耗天然气nm3/h	7.8	11.7	15.6	23.4	39	54.6	78
耗煤气量nm3/h	16.7	25.05	33.4	50.1	83.6	116.9	167



LSS系列燃气蒸汽锅炉配置清单

序号	图号或型号	产品名称	产地
一		锅炉主机	神风
二	阀门仪表及安全附件
1	YC	压力表	青岛
2	YC	压力表三通旋塞	郑州宇明
3	GGT	压力表存水弯管	神风
4	A48H	全启弹簧安全阀	郑州宇明
5	J44H	主气阀	郑州宇明
6	J41H	截止阀	郑州宇明
7	P41H	排污阀	郑州宇明
8	X49X	平板水位表	新乡
9	GB	螺栓	江苏
10	GB	螺母	江苏
11	BT	燃烧机	意大利
12	Φ325	烟囱	神风
13	标配	分气缸	神风
三	供用户技术资料文件清单
1	TK02300-FD	产品发货清单	2
2	TK02300-QD	强度计算书	2
3	TK02300-00-1	安装使用说明书	2
4	TK02300-00-2	产品质量证明书	1
5	TK02300-00-3	锅炉质量安全检验证书	1
6	TK02300-00-4	锅炉基础图	1
7	TK02300-00-5	锅炉总图	1
