LSS型燃油蒸汽锅炉
![]()
公司名称: 河南省神风锅炉有限公司 产品型号: LSS型系列立式燃油蒸汽锅炉 产品简介: 该产品炉胆采用水管贯流式、立式三回程,燃烧器采用顶烧式。火焰自顶部向下并完全展开、火焰流程长并且燃烧充分,每部分烟气经三个回程进行热传递,极大降低了排烟温度,减少锅炉开机预热和关机时的热量损失,提高了热效率。拥有控制器的保护装置,接触器的自动恢复防触电功能,通过双重防逆流和排气热保护装置,强化安全机能。
详细信息

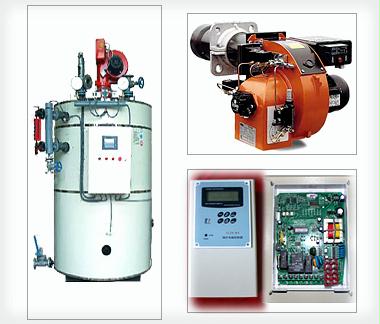

LSS型燃油锅炉为立式快装内燃弯水管锅炉。燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰,由炉胆顶部进入炉胆内的密排水管内侧,在炉胆下部向折180°进入炉胆与密排水管的夹层间,然后由炉胆下部烟道口折180°进入筒体与包装层之间的肋片层,烟气在肋片间传热后由上部烟道口离开锅炉到囱排入大气。锅炉配置技术性能良好燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,全自动运行等先进技术,并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
LSS系列立式燃油蒸汽锅炉技术规范 锅炉型号 LSS0.1 LSS0.15 LSS0.2 LSS0.3 LSS0.5 LSS0.7 LSS1 额定蒸发量 0.1T/h 0.15T/h 0.2T/h 0.3T/h 0.5T/h 0.7T/h 1T/h 额定工作压力Mpa 0.4/0.7 0.4/0.7 0.4/0.7 0.4/0.7 0.4/0.7 0.4/0.7 0.4/0.7 额定蒸汽温度°C 151/171 151/171 151/171 151/171 151/171 151/171 151/171 额定给水温度 20°C 20°C 20°C 20°C 20°C 20°C 20°C 热效率% 94 94 94 94 94 94 94 设计燃料 轻油 重油轻油 轻油 重油 重油轻油 重油轻油 重油轻油 重油轻油 燃烧方式 压力雾化、 微正压燃烧 液位计DN 25mm 25mm 25mm 25mm 25mm 25mm 25mm 使用电源 380V、50HZ 380V 380V 380V 380V 380V 380V 外形尺寸长m 1.25 1.55 1.55 1.68 1.73 1.85 1.85 宽x高(m) 1.0x1.9 1.12x2.65 1.12x2.82 1.3x3.08 1.35x3.12 1.45x3.3 1.45x3.42 锅炉重量kg 788 950 1380 1650 1920 2166 2634 主汽阀DN 25mm 32mm 32mm 32mm 50mm 50mm 50mm 给水阀DN 25mm 25mm 25mm 25mm 25mm 25mm 25mm 安全阀DN 40mm 40mm 40mm 40mm 40m 40mm 40mm 耗轻油量 6.4kg/h 9.6kg/h 12.8kg/h 19.2kg/h 32kg/h 44.8kg/h 64kg/h 耗重油量 6.9kg/h 10.9kg/h 14.2kg/h 21.6kg/h 35kg/h 48.6kg/h 70kg/h
LSS系列燃油蒸汽锅炉配置清单 序号 图号或型号 产品名称 产地 一 锅炉主机 神风 二 阀门仪表及安全附件 1 YC 压力表 青岛 2 YC 压力表三通旋塞 郑州宇明 3 GGT 压力表存水弯管 神风 4 A48H 全启弹簧安全阀 郑州宇明 5 J44H 主气阀 郑州宇明 6 J41H 截止阀 郑州宇明 7 P41H 排污阀 郑州宇明 8 X49X 平板水位表 新乡 9 GB 螺栓 江苏 10 GB 螺母 江苏 11 BT 燃烧机 意大利 12 Φ325 烟囱 神风 13 标配 分气缸 神风 三 供用户技术资料文件清单 1 TK02300-FD 产品发货清单 2 2 TK02300-QD 强度计算书 2 3 TK02300-00-1 安装使用说明书 2 4 TK02300-00-2 产品质量证明书 1 5 TK02300-00-3 锅炉质量安全检验证书 1 6 TK02300-00-4 锅炉基础图 1 7 TK02300-00-5 锅炉总图 1
