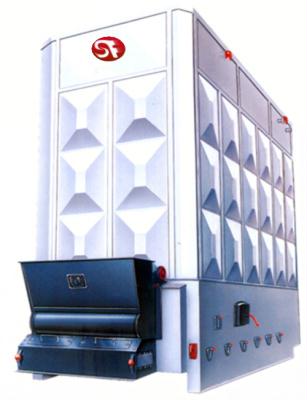

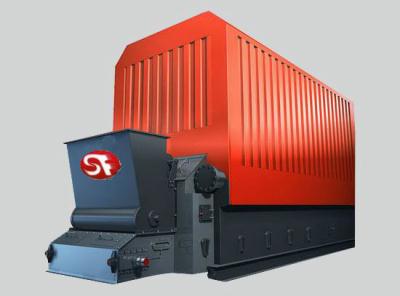

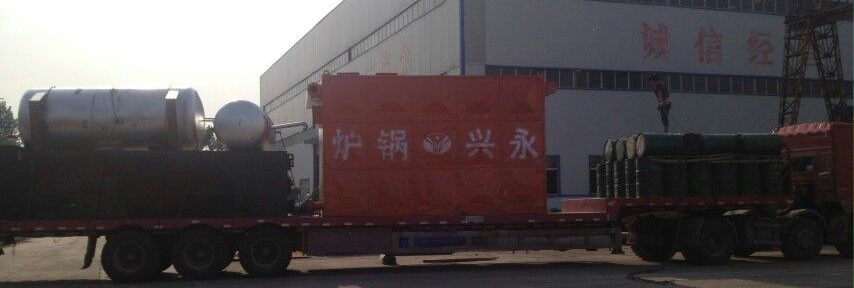

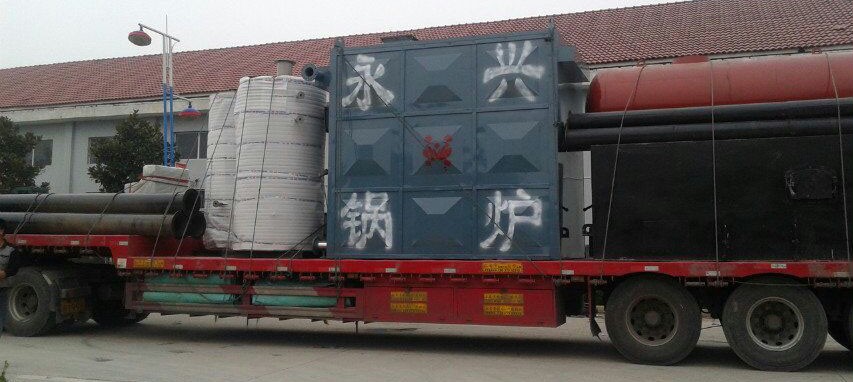

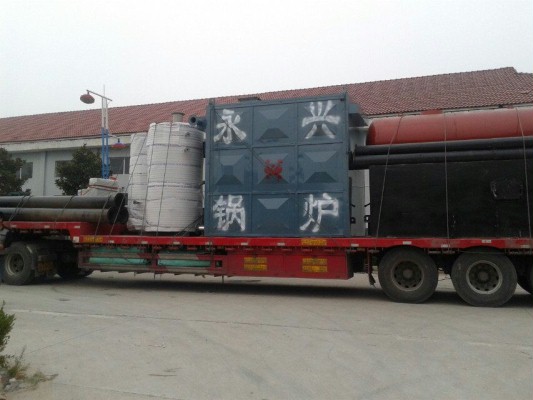

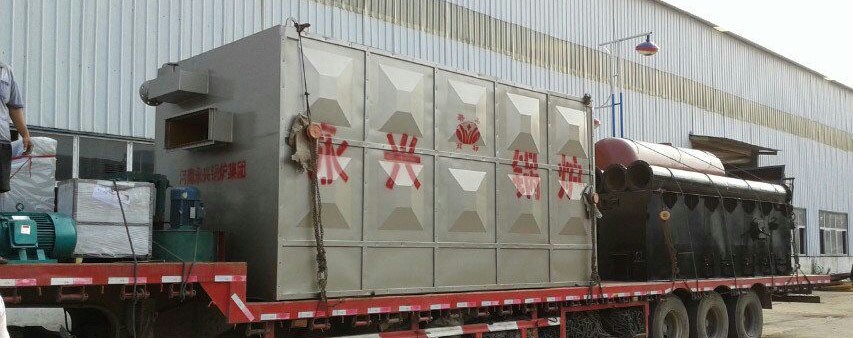

YLW系列链条炉排卧式有机热载体锅炉
![]()
公司名称: 河南省神风锅炉有限公司 产品型号: YLW 产品简介: 有机热载体炉是一种新型的特种锅炉又称导热油炉,具有低压、高温工作特性,其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热,且不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。有机热载体炉一般以煤、油、汽为燃料,以导热油为介质,利用热油循环油泵强制介质进行液相循环,将热能输送给用热设备后再返回加热炉重新加热,具有在低的压力下获得高的工作温度,并且能对介质运行进行高精密控制工作。系统热利用率高,运行维修方便,是一种安全、高效、节能的理想首选供热设备。
详细信息
YLM卧式燃煤链条有机热载体锅炉性能特点
本锅炉主要有本体和链条炉排两大部件组成,快装出厂,运输方便、安装周期短、投产见效快。
1、本体:由底盘、钢架、方盘管、棚管、空间弯管、蛇形管束及各类集箱所构成。内部为耐火砖和耐火混凝土砌成的炉墙和前后拱;外部为钢板骨架和蒙皮板,中间为保温材料。
2、燃烧系统:该锅炉燃烧装置采用轻型链条炉排与方盘管形成燃烧室,从而增大了炉膛容积,煤种适应性好。煤在链条炉排上燃烧所产生的火焰和高温烟气是由炉膛经燃尽室进入对流管束,从烟道出口流入烟道、空气预热器、除尘器、引风机,一直冲上烟囱。
3、热油循环系统:利用循环油泵强制液相循环,它是把锅炉产生的热能输送给用热设备后,继而返回重新加热的循环方式。系统由膨胀罐、储油罐、注油泵、循环油泵、油气分离器、阀门仪表等所组成。燃烧设备为往复斜推炉排,在燃烧动力性方面具备独有的专利特点。在炉膛内设有低而长的后拱,高而短的前拱,前、后拱相互配合,在炉膛内形成良好的空气动力场,使烟气沿后拱向前拱流动,经过前拱的反射,形成倒冲刷,并且通过前拱的蓄热作用加强对煤的辐射,迅速点燃进入炉膛的新煤。随着往复炉排的推动,不断翻滚前进,经过预热、干馏、着火、燃烬四个阶段,最后落入出渣机排出。
炉拱与往复炉排的完美组合,使之非常适用于燃烧各类劣质烟煤、褐煤、贫煤及生物质燃料,并能充分燃烬,大大减少了不能完全燃烧所带来的热损失,降低了运行成本,提高了热效率。
往复炉排片分为无缝、有缝及夹缝三种,以适应不同的燃烧区调风之需要,从而达到最理想的燃烧状态。炉排采用优质的“中高硅耐热球墨”铸铁材料,抗烧损、抗氧化能力强,使用寿命长。产品特性
安装方便,只要上部本体和下部炉排合拢即可,安装周期短。
炉膛采用双密排盘管,受热面布置充足,降低管子表面热负荷,使导热油使用更安全。
介质流程合理,导热油由低(进口)到高(出口),运行中产生的气体很难在炉内停留,可方便地排出系统。
炉拱设计合理,烟气在炉膛内停留时间长,燃烧更充分。
转向烟室布置受热面,使隔墙避免高温烟气直接冲刷,有效防止隔烟墙脱落产生的烟气短路现象。
YLW系列卧式链条炉排燃煤导热油锅炉技术规范
规格参数 YLW-1800 YLW-2400 YLW-3000 YLW-3500 YLW-4200 YLW-5600 供热能力 ×104kcal/h 150 200 250 300 360 480 热效率 % ≥82 ≥82 ≥82 ≥82 ≥82 ≥82 最高使用压力 MPa 1.0 1.0 1.0 1.0 1.0 1.0 最高工作温度 ℃ 350 350 350 350 350 350 炉内容油量 m3 1.6 2.2 2.6 3.2 3.6 5.0 循环油量 m3/h 140 186 186 218 260 290 进出油管口径 DN 125 125 125 150 150 150 全系统装机容量 kW 76 86 90 133 133 175 标煤耗量 kg/h 485 640 800 937 1125 1500 外型尺寸 长mm 6100 7000 7300 7600 8100 8870 宽mm 2420 2420 2520 2700 2700 2900 高mm 3800 3800 3800 3800 4000 4380 循环泵 流量/扬程 m3/h/m 150/70 200/70 200/70 260/80 260/80 300/80 功 率 kW 45 55 55 90 90 110 设备总重 kg 32000 38000 42000 48000 54000 66000
YLL系列链条炉排燃煤有机热载体锅炉配置清单 序号 图号或型号 产品名称 产地 1 YLW 有机热载体锅炉本体 神风 2 YLW 燃烧室 神风 3 YLW 链条炉排 山东 4 CY 齿轮油泵 河北 5 YLW 高位膨胀槽 神风 6 YLW 低位膨胀槽 神风 7 YLW 油气分离器 上海 8 G41 过滤器 江苏 9 Y5 引风机 新乡 10 YLW 烟囱、 神风 11 YLW 烟道 神风 12 DX 电器控制柜 南京仁泰 13 ESS 双金属温度计 新乡 14 YC 压力表 郑州宇明 15 J41T 截止阀(2个) 郑州宇明 16 RY 热油泵 河北 17 J41T 球阀 郑州宇明 18 DAI 液位计 新乡 19 热电偶、热电偶线 南京 20 GB 螺栓、螺母 江苏 21 安装使用说明书 1份 22 质量证明书、监检证明书 2份 23 工艺流程图、阀门仪表图 2份 24 锅炉本体图 1份 25 锅炉基础图 1份
