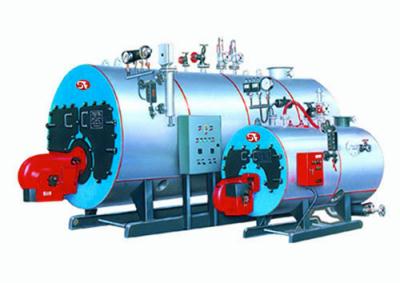

CWNS系列卧式常压燃油热水锅炉

公司名称：河南省神风锅炉有限公司

产品型号： CWNS

产品简介：
CWNS型燃油热水锅炉为卧式快装内燃三回程火管锅炉。吸收了国际名牌锅炉最新传热方式，采取最佳外形设计方案，采用偏置炉胆湿背式结构，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。锅炉装有活动的前后烟箱盖，使锅炉检修方便。锅炉配置技术性能良好的工业燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。

详细信息

CWNS型全自动燃油常压热水锅炉为快装卧式内燃三回程火管结构。采用偏置炉胆湿背式布置，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。锅炉配置世界名牌燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，自动运行等先进技术，并具有运行水温度控制、超温、超压熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。

燃料：燃油，燃气

适用范围：广泛适用于企业、宾馆、医院、写字楼、民用建筑等设施工业用汽和生活及采暖。

控制系统：我厂研制的CWNS型全自动燃油(气)常压热水锅炉，采用国际上较先进自动化程度较高的“百得”等国际知名全自动燃烧器作为主要燃烧设备，该燃烧器的燃烧程序由较先进的燃烧程序控制器控制，能实现燃油锅炉正常燃烧所必需的各种功能，能在正常状态、事故状态、能在非常情况下，自动实施保护性停炉，配以相应的温度控制器、压力比例调节器，实现高低温度指示、超压指示、调节，保证水位在正常范围内波动。

?

CWNS系列燃油常压热水锅炉技术规范

项目型号 CWNS0.7-Y CWNS1.05-Y CWNS1.4-Y CWNS1.75-Y CWNS2.1-Y CWNS2.8-Y

额定热功率 60万大卡 90万大卡 120万大卡 150万大卡 1800万大卡 240万大卡

额定热功率 0.7MW 1.05MW 1.4MW 1.75MW 2.1MW 2.8MW

取暖面积 7500m² 11250m² 15000m² 19000m² 22500m² 30000m²

耗油量（轻油） 64.55kg/h 96.80kg/h 129.1kg/h 166kg/h 193.6kg/h 258.2kg/h

给水温度 70°C 70°C 70°C 70°C 70°C 70°C

回水温度 95°C 95°C 95°C 95°C 95°C 95°C

电源V/HZ 380/50 380/50 380/50 380/50 380/50 380/50

热效率％ 94 94 94 94 94 94

供水口径mm DN100 DN100 DN100 DN100 DN125 DN125

回水口径mm DN100 DN100 DN100 DN100 DN125 DN125

排气口径mm DN100 DN100 DN100 DN125 DN125 DN125

排污阀口径mm DN40 DN40 DN40 DN40 DN50 DN50

运行状态常压常压常压常压常压常压

整机重量kg 2720 3311 4470 5040 5905 6865

外形尺寸长(m) 3.00 3.40 4.06 4.25 4.45 5.56

宽x高(m) 1.68x1.90 1.96x2.30 1.96x2.30 2.14x2.40 2.24x2.60 2.32x2.65

? CWNS系列卧式燃油热水锅炉配置清单

序号图号或型号产品名称数量

一锅炉主机

1 CWNS 锅炉主机 1台

二阀门仪表及安全附件

1 J44H-1.6C 出水阀PN1.6DN50 1个

2 J44H-1.6C 回水阀PN1.6DN50 1个

3 J44H-1.6C 截止阀PN1.6DN32 1个

4 J44H-1.6C 止回阀PN1.6DN32 1个

5 P48H-1.6Q 排污阀PN1.6DN50 2个

6 YCW5223-2-0 锅筒排污弯管Φ57x3.5　　 1个

7 YCW5223-1-0 给水弯管Φ38x3 1个

8 GB5780-86 螺栓M12X55 6个

9 GB6170-86 螺母M12 6个

10 GB5780-86 螺栓M16X70 68个

11 GB6170-86 螺母M16 68个

三配套附机

1 YCQ55020-0-0 烟囱、弯头 1个

2 标配分水缸 1台

3 美国弗莱克水处理 1台

4 标配燃烧机（意大利百得） 1台

5 CW519-0 控制柜（南京） 1个

6 标配膨胀水箱 1台

7 YCY6307-1-0 平台、扶梯、观火视镜 1个

四出厂技术资料

锅炉总图 1份

安装使用说明书 1份

产品出厂合格证 1份
